Мини объективы machine vision Fujinon серии HF-12M для 12-мегапиксельных камер

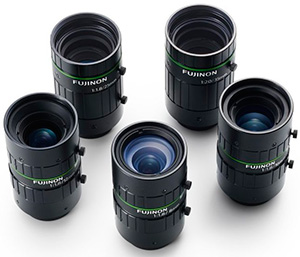

Продуктовая линейка HF-12M марки Fujinon объединяет 5 объективов, предназначенных для IP-камер машинного зрения (machine vision), используемых на промышленных, научных и других объектах. Между собой модели этой линейки различаются фокусным расстоянием (8, 12, 16, 25 и 35 мм) и углами захвата изображения. Каждый объектив machine vision поддерживает камеры с 12-мегапиксельным сенсором формата 2/3” и креплением С-типа. Оптические устройства HF-12M имеют компактные габариты, малый вес, минимальную дисторсию и высокую светосилу. Для адаптации к различным условиям освещенности объективы можно оснастить соответствующими фильтрами.

Видеосистемы, в составе которых работают промышленные камеры с оптикой категории machine vision, широко используются во всем мире для технологического контроля качества продукции, дефектоскопии, высокоточных бесконтактных измерений, сортировки товаров, биометрической идентификации людей и видеофиксации различных событий. Объективы FujinonHF-12M разработаны специально для 12-мегапиксельных IP-камер machine vision и позволяют им формировать детализированное изображение без дефектов, артефактов и искажений цветов и геометрии объектов во всех областях кадра. Наряду с системами машинного зрения, модели серии HF-12M могут применяться и в сфере видеонаблюдения.

Технология machine vision
Принцип работы систем, использующих эту технологию, заключается в том, что камеры с высокой скоростью осуществляют съемку и передачу видеоинформации на вычислительный модуль со специализированным ПО. Программа machine vision сравнивает полученные данные с требуемыми показателями, и в случае обнаружения несоответствия активирует заданный алгоритм реагирования. При этом ежеминутно могут проводиться сотни измерений с точностью до нескольких микрон. Комплексы machine vision с промышленными IP-камерами и объективами FujinonHF-12M позволяют автоматизировать множество различных процессов и при этом исключают ошибки, которые могли бы появиться из-за вмешательства людей.

Возможность выбора объектива HF-12M с оптимальными параметрами
Оптические устройства этой продуктовой линейки рассчитаны на совместное использование с камерами machine vision, созданными на базе 12 МР сенсоров формата 2/3” c 2,1-микронными пикселями, но также эффективно могут работать и с 1/1,2-дюймовыми чувствительными элементами с размером пикселя 2,7 мкм. В зависимости от специфики объекта, пользователь может выбрать объектив machine vision HF-12M с 8-, 12-, 16-, 25- или 35-миллиметровым фокусом и горизонтальным углом захвата изображения 56°, 39°, 30°, 20° или 10°, соответственно. При этом модель HF3520-12M имеет минимальную глубину резкости 0,2 м, а для остальных объективов величина этого параметра составляет 0,1 м.

Высочайшее качество изображения
При измерении геометрических параметров, инспекции дефектов, идентификации лиц людей и решении других задач machine vision необходимо, чтобы объективы не искажали изображение. Оптика FujinonHF-12M обеспечивает образцовую реалистичность видео и равномерное разрешение по всему полю кадра. Это достигается за счет того, что данные объективы для камер machine vision, изготовленные с использование высококачественных стеклянных линз, обладают высокой светосилой, минимальной дисторсией и не допускают виньетирования картинки.

Совместимость с различными светофильтрами
Как правило, для максимальной детализации формируемого камерами изображения на объектах machine vision задействуют специализированную видимую либо инфракрасную подсветку. Чтобы картинка при этом была контрастной и четкой, профессиональные объективы machine vision снабжают фильтрами, пропускающими световые потоки только в требуемом диапазоне излучаемого спектра. Со светофильтрами оптика серии HF-12M соединяется посредством резьбы M30,5х0,5 мм.

Конструктивные особенности оптики HF-12M
На объектах производства, где используются станки, конвейеры и другое промышленное оборудование, объективы machine vision подвергаются вибрациям. Чтобы при этом настройки оптики оставались неизменными, все модели FujinonHF-12M снабжены кольцами регулировки фокусировки и диафрагмы, надежно фиксирующимися с помощью винтов. Объективы этой продуктовой линейки являются самыми малогабаритными устройствами среди всех аналогов класса machine vision и подходят для эксплуатации на предприятиях с минимумом свободного пространства. Стоит отметить, что наряду со стандартными крепежными винтами они комплектуются фиксаторами без головок, которые не выступают за пределы корпуса и уменьшают габариты HF-12M.

Технические характеристики на объективы machine vision Fujinon серии HF-12M

12-мегапиксельные объективы machine vision HF-12M марки Fujinon можно купить в компаниях, которые имеют статус «официальный дилер Fujinon» и осуществляют продажи и гарантийное обслуживание оптики этой марки. Для получения дополнительной информации на эти объективы, а также другую оптику Fujinon для камер machine vision направляйте запрос на fujinon@fujinon-cctv.ru или обращайтесь к дилерам компании.

Японская компания Fujifilm является одним из крупнейших мировых производителей стеклянных объективов для камер видеонаблюдения. Под маркой Fujinon она выпускает полный спектр профессиональной оптики: трансфокаторы, мегапиксельные объективы с АРД и ручной диафрагмой, объективы machine vision вариообъективы, объективы «рыбий глаз», а также аксессуары различного назначения. Fujifilm имеет представительства более чем в 35 странах Европы и по всему миру, а ее продукция отмечена престижными международными наградами.
